Description

Cette version est la plus puissante de notre gamme de plieuse professionnelle, spécialement étudiée pour le pliage de l’aluminium en 1,5mm.
Machine très fiable, précise et robuste !
Nous avons apporté un grand soin au développement de nos machines, fort d’une grande expérience dans la conception, nous pouvons proposer une machine fiable et performante.
Acier de qualité sur les parties mobiles, acier chargé au carbone pour les parties de pliage afin d’offrir une grande durée de vie sur la machine.
Vous pourrez prêter attention à la conception du tablier ( renforts, réglages) ainsi qu’au système de poutre pression (usinage non plan pour absorber les contraintes de pliage et éviter que le milieu de la machine plie moins bien sur les fortes épaisseurs)

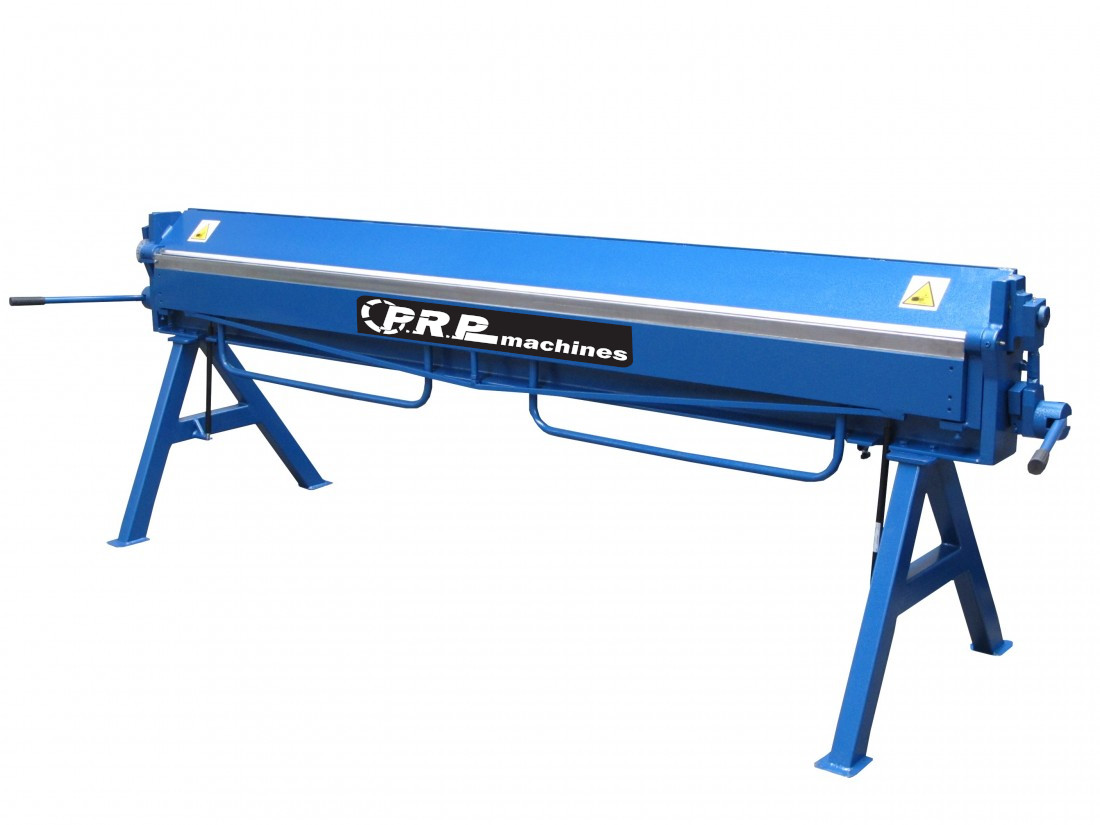

Plieuse 3100mm  – capacité de pliage 1mm (tôle  RM<400Mpa) et 1.5mm en aluminium (valeur maxi, retour avec largeur du tablier mini).

Tablier monté sur bagues avec graisseurs et aide de pliage grâce au vérin à gaz.

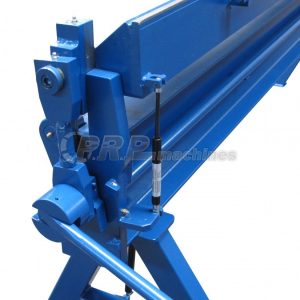

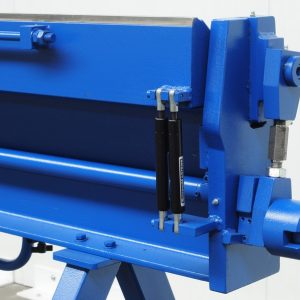

La machine dispose de 3 vérins à gaz sur la poutre de levage ( 3x 650N ) et 2 vérins sur la poutre de pliage ( 2 x 750N – (1000N possible en option) ).

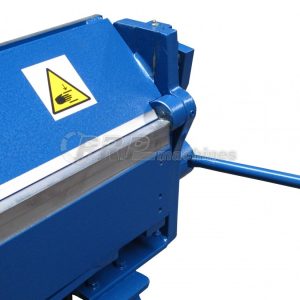

Lame de pliage usinée sur machines CNC pour plier jusqu’à 130°.

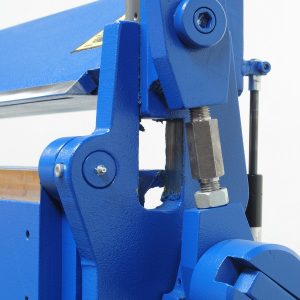

Nouveau système de poutre en acier , usiné en 1fois sur centre CNC , la poutre est usinée “galbée” ( précontrainte ) afin de compenser le fléchissement au milieu de la machine. C’est a dire que la pression de serrage est plus forte au milieu qu’aux extrémités.

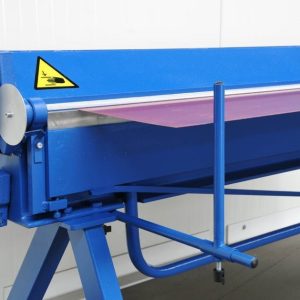

Butée avant pour réaliser des coupes ou pliage en série et support arrière afin de poser votre tôle.



Caractéristiques :



  • Longueur de la lame 3100mm  utile.
  • Longueur totale 350cm.
  • Capacité de pliage acier (Rm < 400 MPa) = 1,0 mm  /  aluminium=1,5 mm ( Pliage manuel, prévoir 2 personnes en capacité maxi suivant gabarit..)
  • Taille du tablier : 30mm
  • Vérin à gaz en assistance de pliage 750N (x2) ( en option 1000N )
  • Vérin à gaz pour le maintient de la poutre de serrage (x3).

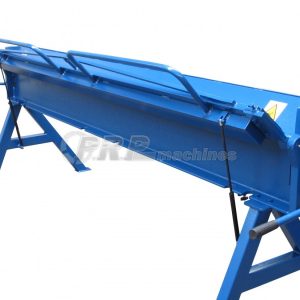

  • Support de tôle arrière et butée de positionnement avant
  • Graisseurs sur les différents axes
  • Angle de pliage 130°

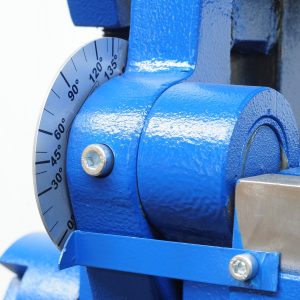

  • Butée d’angle réglable
  • Dimensions : 350 x 110 x 110cm
  •  Poids 700kg.
  • Livraison : nous consulter (mail / tél )



En option complémentaire : Cisaille 1,2mm acier /1,5mm aluboudineuse 0,8mm
