Description

Scie a ruban métal

Scie à ruban gamme PRP Machines pour la découpe des métaux, horizontale avec bras pivotant, permet une coupe droite et à n’importe quel angle compris entre 0 et 60 degrés.
Le matériau de coupe peut être alimenté manuellement ou avec des tables à rouleaux ( option ).

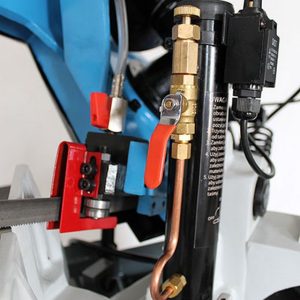

La descente du bras s’effectue par gravité sur le principe de l’écoulement d’huile dans un vérin hydraulique à deux chambres.

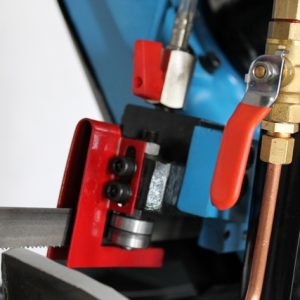

La vitesse de descente du bras est contrôlée grâce une vanne de régulation.
Le ruban de 20mm de largeur offre déjà un bon guidage par rapport aux modèles 13mm.

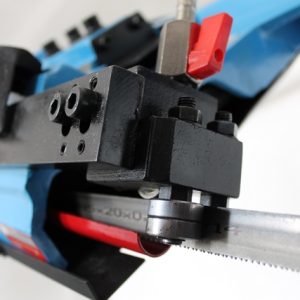

Les guides de lame sont équipés d’un ensemble de roulement a billes étanches.
Le bras est nervuré afin d’accroitre la rigidité.

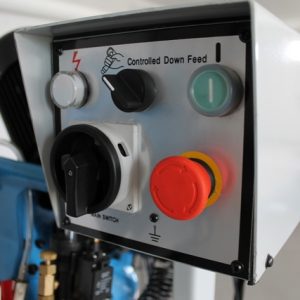

Le panneau de commande est situé à côté du bras donc facilement accessible.
L’entraînement du moteur électrique vers la roue motrice de la lame de coupe est transféré par un moteur à engrenage mécanique (pas de courroie).
La lame de la scie à ruban est tendue sur deux roues en fonte à l’aide d’un tendeur manuel monté sur ressort et guidée par un jeu de galets (roulements).
Le socle est construit en mécano- soudé à partir de tôles d’acier.

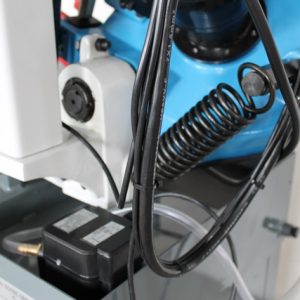

À l’intérieur, il y a un réservoir de liquide de coupe avec une pompe ( huile soluble ). La forme de la partie supérieure de la base est conçue pour drainer le liquide de refroidissement et retenir les copeaux.
La vitesse de descente du bras (vitesse de coupe) est réglée à l’aide d’un vérin hydraulique. En position basse du bras (après avoir coupé le matériau), l’entraînement de la lame est automatiquement désactivé ( en mode automatique).
Deux vitesses de coupe, indispensable pour la découpe de l’acier et de l’inox.

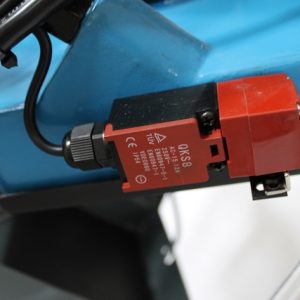

La sécurité sera assurée par le protège-lame et les micro-interrupteurs qui arrêtent le fonctionnement du moteur après la fin du cycle de coupe ou l’ouverture des capots.Protection supplémentaire en cas de surchauffe du moteur.

La machine est pré-réglée en atelier à vide – Un réglage fin peut-être à réaliser quelques fois lors des 1eres coupes  (Ajustement guides de coupe).
Livré couleur bleu/gris ou gris/blanc suivant arrivages.
Livrée sans prise= raccordement a faire par un électricien (réseau triphasé)



Type

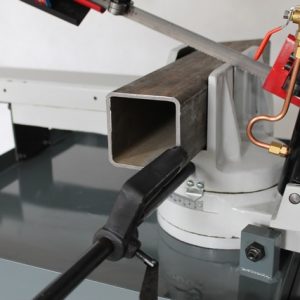

Rond

Tube rectangle

Tube carré

ø170

170 x 200

170 x 170

45º R

ø120

110 x 110

110 x 110

60º R

ø70

70 x 60

60 x 60

Fiche technique

Moteur 400V
Puissance S1 100%: 1.1kw (affichage); S6 40%: 1.5 kw
Vitesse de coupe  36 ou 65 m/min
Type descente Par gravité - vanne hydraulique
Commande Automatique ou manuelle
Arret de la coupe Automatique
Sécurité Capteur sur le carter de lame - Arrêt urgence - CE
Lame 2085 x 20 x 0.9mm
Hauteur de l'étau/sol  895 mm env.
Encombrement 1100 x 620 x 1550 mm
Encombrement (étau ouvert/butée/archet levé) 1300 x 800 x 1700mm
Système de tension de lame Manuel avec ressort compensation

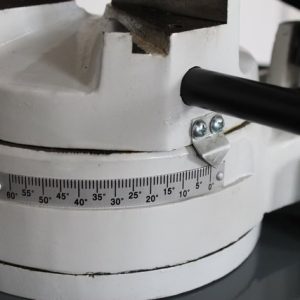

Angle de coupe 0-60° via l'archet mobile
Lubrification Avec pompe et réservoir ( huile soluble )
Poids 175 / 200kg
Dimension emballage 122 x 71 x 103cm

Gamme
3

Information emballage

Hauteur : 103cm
Largeur : 72cm
Longueur : 125cm
Poids : 225Kg
