Description

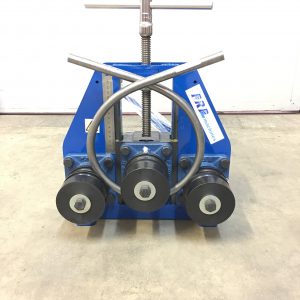

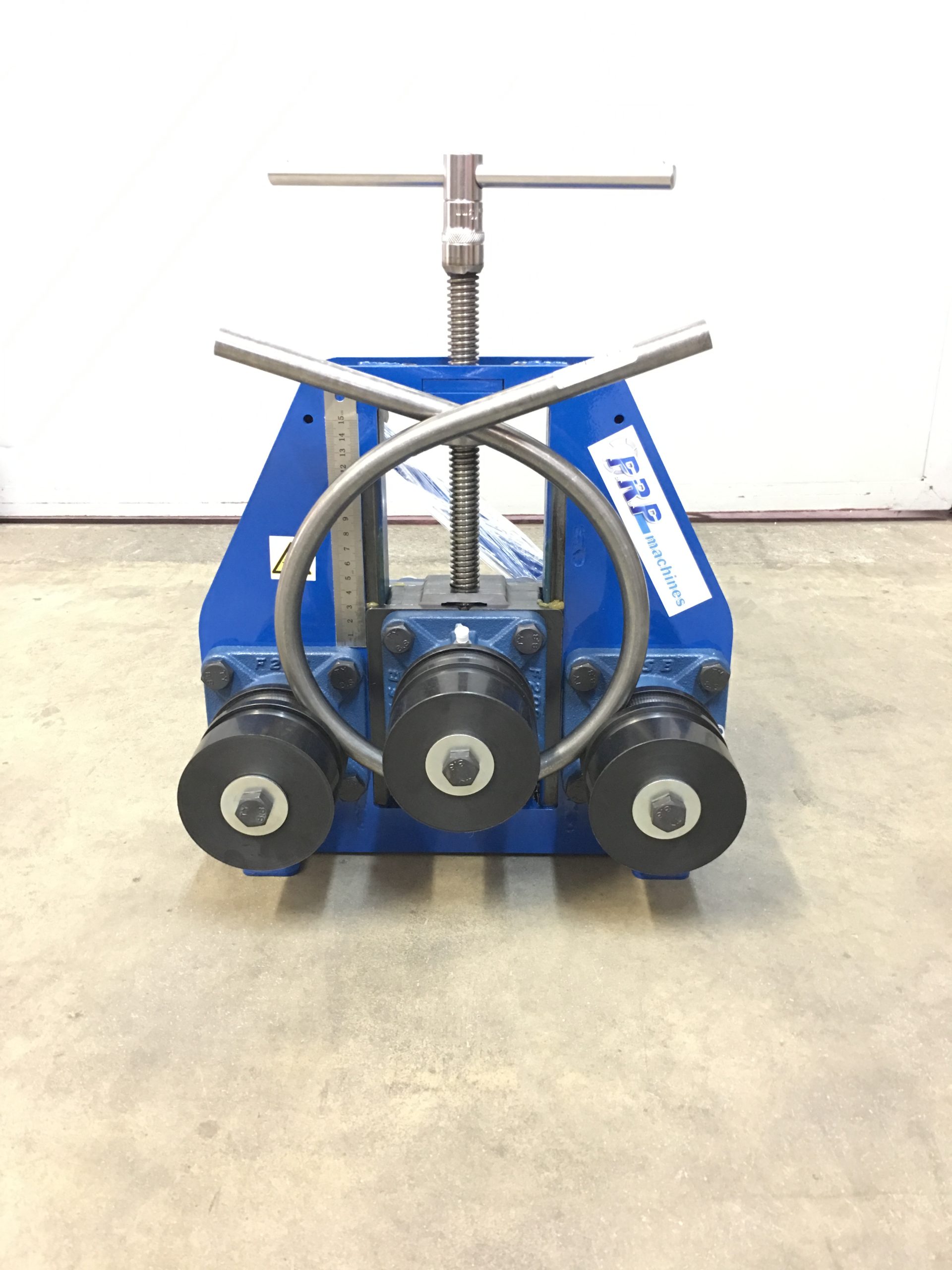

Cintreuse manuelle de profilé sur grands rayons, machine portable conçu pour les travaux d’appoint ou finaux à l’atelier ou sur le chantier , à fixer dans un étau ou sur un plan de travail rigide.
Galet presseur actionné par une vis à pas trapézoïdale qui offre une plus grande pression et demande moins d’effort au serrage qu’une vis classique.
Le châssis mécano-soudé rigide ( tôle 3mm,  8mm et 10mm )
Axes de 30mm sont supportés par de gros paliers avec graisseurs .
Galets amovibles Ø50mm en acier montés avec des flasques réglables qui coulissent sur le galet afin de s’adapter a de nombreux type de profile ( rectangle , carré..)  .
L’entrainement des deux galets inférieurs est manuel,rotation assurée par une manivelle et une chaîne sous carter.

Le double entraînement permet de limiter au profilé de glisser sur les galets, des galets moletés ( striés) sont disponibles en option et conseillés pour éviter le patinage sur les diamètres plus serrés.

Produit de notre Conception / notre fabrication / distribution par PRP machines de ce faite des modifications/améliorations peuvent être apportées et les photos pas mises a jour automatiquement.



Caractéristiques :



  • Dimensions : L=400mm / H=500mm  env.
  • Arbres Ø30mm sur palier à billes.
  • Capacité maxi 35 x 1,5mm – Rayon = 100 cm
  • Distance entre les deux axes entraineurs : 240mm env.
  • Double entrainement par chaîne des galets inférieurs.
  • Vis de serrage à gros filet.
  • Poignée de serrage et manivelle amovible
  • Livrée avec des galets lisses pour divers profilés carré/rectangle/plat – galet en acier C45 ( sans traitement thermique )
  • Flasques réglables en écartement pour le guidage du profilé lors du cintrage – flasque acier C45 ( sans traitement thermique )
  • Galets avec moletage acier traité disponible en option
  • Galets pour tube rond en option
  • Poids net 30kg / brut 35kg



  • Nous pouvons usiner sur mesure des galets pour tube rond :
    – 95€ HT le jeu de 3pc pour un diamètre de tube ( exemple Ø20mm)
    – 125€ HT le jeu  de 3pc pour 2 diamètres de tube ( exemple Ø15 Ø25mm , la somme des deux diamètres ne doit pas dépasser 48 mm).



    acier doux Capacités maxi : ( valeur en acier type S235JR ) Rayon min=800mm ( variable suivant les sections )
   1 35 mm x 1.5mm Galet option
   3 30mm x 1.5mm
   5 22mm x 22mm
   2 22mm  Galet option
10 40mm x 10mm Galet moleté conseillé
   7 20mm x 2mm
