Description

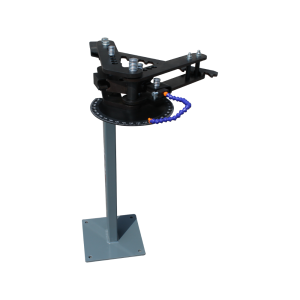

Cintreuse de tube par enroulement, version manuelle , livrée avec son socle métallique et à fixer solidement au sol.
Le cintrage se fait par enroulement du tube contrairement au cintreuse hydraulique classique qui pousse le tube où il subit plus de contraintes.
Ce type de machine est particulièrement adapté pour la création d’arceau , cadre moto custom, ligne moto…attention toute fois a vérifier le type et l’épaisseur d’acier ( voir description technique).

Le système de cintrage est démultiplié grâce a son système type “cliquet” (utilisation avec un levier non livré) .
Un disque gradué permet de mesurer l’angle de cintrage désiré ( angle de pliage pouvant aller jusqu’à 240°, suivant la matrice).

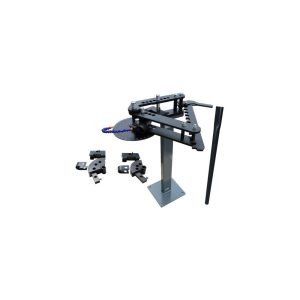

La machine est livrée avec un socle et 2 jeux de matrice pour tube rond  33,7mm et 42,4mm.



  Caractéristiques :

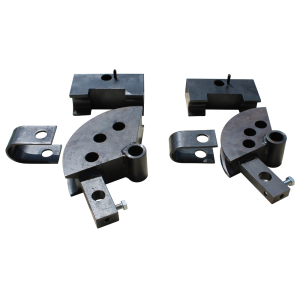

  • Livré avec 2 formes de cintrage  ( CNC ) – angle 120° – 33,7mm + 42,4mm.
  • Socle a fixer au sol
  • Disque graduée
  • Épaisseur mini = 2 à 3mm suivant le diamètre du tube
  • Hauteur de travail : 95cm env.
  • Capacité max 48mm x 2.5mm ( 270° ) ( Attention valeur maxi pour de l’acier doux avec Rm<360 mpa )
  • Poids 70kg.
  • Nécessite un tube rond ou carré pour actionner la machine ( présent en photo mais non livré ! )



Information emballage

Hauteur : 50cm
Largeur : 80cm
Longueur : 120cm
Poids : 69Kg
